Już na etapie budowy inwestor musi podjąć szereg decyzji, które będą miały bezpośredni wpływ na bezpieczeństwo pożarowe budynku. Chodzi tu przede wszystkim o wybór odpowiednich materiałów, które w razie powstania pożaru, nie będą przyspieszać jego rozprzestrzeniania się. Dziś porównamy palność dwóch tworzyw sztucznych, najczęściej stosowanych w budownictwie: plexi i poliwęglanu.
Ognioodporność tworzyw sztucznych a bezpieczeństwo pożarowe
Każdy budynek, niezależnie od tego, czy jest to budynek użyteczności publicznej, czy budynek mieszkalny, musi spełniać określone normy bezpieczeństwa pożarowego. Na bezpieczeństwo pożarowe składa się szereg elementów: odpowiedni system wentylacji, zaprojektowane zgodnie z normami i oznaczone drogi ewakuacyjne oraz oczywiście zastosowane w trakcie budowy materiały. Jednymi z najczęściej wykorzystywanych w budownictwie tworzyw sztucznych są poliwęglan oraz plexi. Są to tworzywa o zbliżonym wyglądzie zewnętrznym różniące się jednak nieco właściwościami fizycznymi i jak się okazuje również stopniem palności. Oba te tworzywa są jednak bardzo często stosowane jako zamienniki szkła. Są od niego o około połowę lżejsze, a przy tym dużo bardziej odporne na stłuczenia. Materiały te stosuje się w budownictwie, na przykład w świetlikach i oknach dachowych, jako balustrady wewnętrzne i zewnętrzne, czy jako ścianki działowe w pomieszczeniach biurowych. W pracach wykończeniowych można je wykorzystać również w kuchniach i łazienkach, jako panele chroniące ścianę przed wilgocią.
Tworzywa te stosuje się również w innych dziedzinach. Właściwości poliwęglanu sprawiają, że wykorzystuje się go w motoryzacji, przemyśle lotniczym, a także do produkcji płyt CD. Z kolei plexi, czyli PMMA, poza zastosowaniem w branży motoryzacyjnej, stosuje się także przy produkcji światłowodów, ekranów wygłuszających, anty termicznych itd.
Przejdźmy zatem do sprawdzenia, jak wygląda ognioodporność i palność tych tworzyw sztucznych i jak zachowują się one w czasie ekspozycji na źródło otwartego ognia lub wysokie temperatury.
Poliwęglan – palność i zastosowanie w budownictwie
Porównując te dwa tworzywa sztuczne, większą ognioodpornością cechuje się poliwęglan lity. Oznaczany symbolem PC poliwęglan ma wysoką ognioodporność, jednak płyty tego tworzywa będą się topić pod wpływem wysokiej temperatury lub otwartego ognia. Należy zaznaczyć, że poliwęglan jest tak zwanym materiałem samogasnącym. Oznacza to, że przestaje się palić po wyeliminowaniu źródła ognia. To jednak nie jedyne właściwości poliwęglanu dotyczące bezpieczeństwa pożarowego. W przeciwieństwie do wielu innych tworzyw, poliwęglan podczas spalania nie wydziela żadnych toksycznych ani korozyjnych gazów.
Poniżej przedstawiamy też specjalistyczne klasyfikacje i normy ognioodporności wytłaczanych płyt poliwęglanu:
- B,s1,d0 dla normy EN13501 (grubości 2-5 mm),
- Klasa 1 dla normy BS 476/7,
- M2 dla normy NSP 92501,4,
- B1 dla normy DIN 4102,
- HB/V2 dla normy UL 94.
Plexi – palność i inne właściwości
Sprawdźmy teraz, jak wygląda palność pleksi, czyli PMMA. Ten rodzaj tworzywa sztucznego jest palny. Nawet po usunięciu zewnętrznego źródła ognia płyty szkła akrylowego będą się nadal palić. W procesie spalania płyta plexi będzie wytwarzać nadal płonące stopione kropelki. Jeśli w procesie spalania obecna będzie wystarczająca ilość powietrza, to palące się szkło akrylowe będzie wytwarzać dwutlenek węgla i wodę. Jednak w przeciwieństwie do wielu innych polimerów, w procesie spalania pleksi nie są wytwarzane żadne toksyczne czy żrące gazy. Dodatkowo w trakcie spalania PMMA powstaje bardzo mało dymu, co jest bardzo korzystne pod kątem bezpieczeństwa pożarowego.
O palności pleksi należy pamiętać nie tylko stosując ten materiał w budownictwie. Palność pleksi powinniśmy mieć na uwadze, również w trakcie obróbki i składowania tego materiału.
Klasyfikacja i normy ognioodporności dla wytłaczanych płyt akrylowych to:
- HB dla normy UL 94,
- E dla normy EN ISO 13501-1,
- B2 dla normy DIN 4102.
Palność plexi i palność poliwęglanu - test

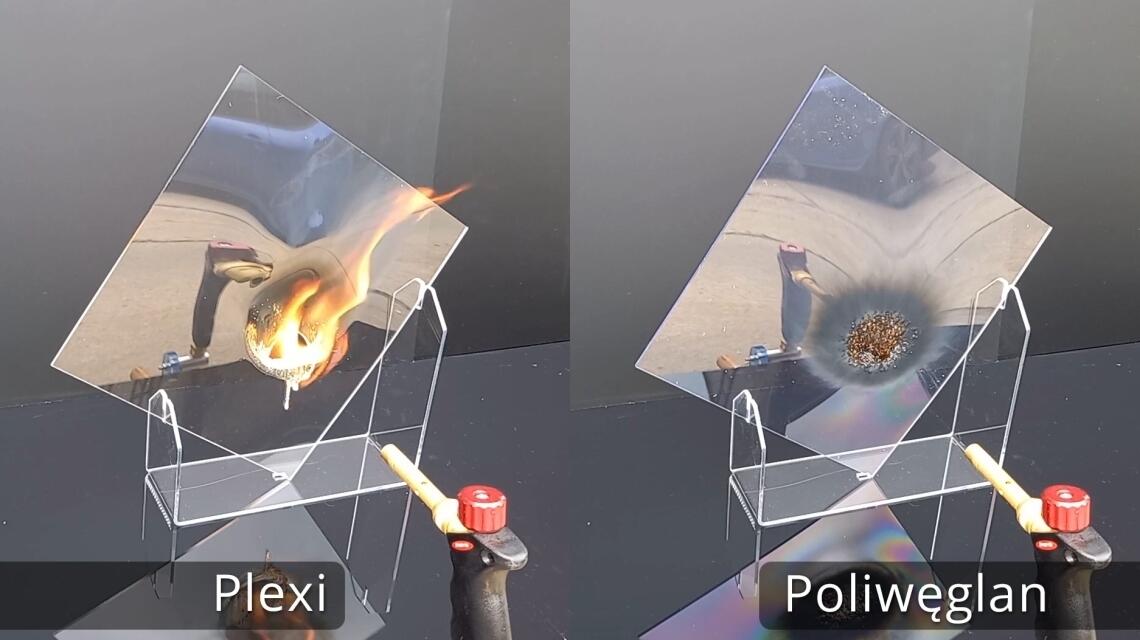

Poniżej przedstawiamy zapis wykonanego przez nas testu palności obu materiałów.
